超聲波傳感器 pms-100/CF/A1
來源：未知 日期：2018/08/31 瀏覽量：次
無縫隙和污垢邊緣的沖刷不銹鋼外殼的設計使pms傳感器完全適合于密集的清洗和消毒。
不銹鋼外殼的創新設計確保了pms傳感器在幾乎所有可能的安裝位置上沒有水平表面。即使水平安裝用于垂直向下測量的衛生傳感器，殼體的后側也保持≥3°的角度。清潔液可以安全地排出外殼。
光滑不銹鋼外殼具有粗糙度Ra＜0，8μm，無縫隙和污垢邊緣。除了傳感器的設計，正確的材料是至關重要的。超聲波換能器由PTFE箔保護，并經受化學腐蝕性清洗劑和消毒劑。pms具有很高的耐久性，是ECOLAB認證的。
基本特點：● 1 個推挽開關量輸出 兼容 pnp 或 npn
● 模擬量輸出4–20 mA 或 0–10 V
● 檢測距離從 20 mm 到 1,3 m，存在4種檢測量程
● 溫度補償
● 工作電壓 9–30 V
● 連接控制 可以通過連接電腦來配置傳感器參數
| 產品名稱 | pms |
| 檢測范圍 | 120 - 1300 mm |
| 設計 | Innovatives Gehäuse im Hygienic Design |
| 工作模式 |
IO-Link 接近開關/漫反射模式 反射板模式 窗口模式 |
| 特性 |
高度耐化學性 不銹鋼型號 IO-Link Hygienic Design ECOLAB |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 200 kHz |
| 盲區 | 120 mm |
| 檢測范圍 | 1000 mm |
| 最大檢測范圍 | 1300 mm |
| 分辨率/采樣頻率 | 0.10 mm |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 40 mA |
| 連接類型 | 4芯M8接插件 |
| 輸出1 |
switching output Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA |
| 開關回滯 | 20 mm |
| 開關頻率 | 10 Hz |
| 響應時間 | 80 ms |
| 上電延時 | < 300 ms |
| 輸入1 |
com端輸入 同步輸入 自學習輸入 |
| SIO mode support | 是 |
| 比特率 | COM2 (38,4 kBaud) |
| 最小周期時間 | 20 ms |
| 程序數據格式化 | 4 Byte |
| 程序數據容量 |
Bit 0: Q1 switch status; Bit 8-15: scale (Int. 8); Bit 16-31: measured value (Int. 16) |
| ISDU參數 |
Identification, measuring configuration, switched output, filter, temperature compensation, operation |
| 系統命令 | SP1 Teach-in, SP2 Teach-in, factory settings |
| IODD版本 | IODD版本1.1 |
| 材質 | 不銹鋼 |
| 超聲波換能器 | PTFE涂層, FKM密封圈 |
| 防護等級EN 60529 | IP 66, IP 67, IP 68 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 溫度補償 | 是 |
| 控制裝置 | com端輸入 |
| 設定范圍 |
Teach-in via com input on pin 2 LCA-2 with LinkControl IO-Link |
| Synchronisation | yes, via external clock generator |
| 重量 | 110 g |
尺寸圖

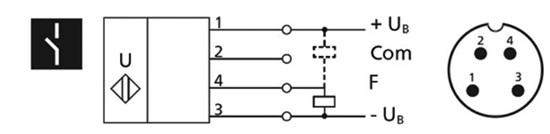

電路圖
