超聲波傳感器 nano-15/CE
來源：未知 日期：2018/09/20 瀏覽量：次
包含了接插頭，帶單開關量輸出的nano系列是市場上很短的M12超聲波傳感器。模擬量輸出的傳感器總長60mm。nano系列是4芯的M12接插頭，可通過pin2進行teach-in。
基本特點：● M12 螺紋套管
● 螺紋套管長僅55mm
● 1個pnp或npn開關量輸出
● 模擬量輸出4-20 mA 或 0-10 V
● 2 種檢測范圍: 250 mm, 350 mm
● 通過pin 2 可進行microsonic 的Teach-in
● 分辨率高達 0.069 mm
● 工作電壓 10–30 V
| 檢測范圍 | 20 - 250 mm |
| 設計 | 圓柱形 M12 |
| 工作模式 |
接近開關/漫反射模式 反射板模式 窗口模式 |
| 特性 | 狹窄的聲場 |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 380 kHz |
| 盲區 | 20 mm |
| 檢測范圍 | 150 mm |
| 最大檢測范圍 | 250 mm |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 25 mA |
| 連接類型 | 4芯M12接插件 |
| 輸出1 |
npn開關量輸出： Imax = 200 mA (-UB+2V)， 常開/常閉，可調節，短路保護 |
| 開關回滯 | 2.0 mm |
| 開關頻率 | 25 Hz |
| 響應時間 | 24 ms |
| 上電延時 | < 300 ms |
| 輸入1 | 自學習輸入 |
| 材質 | 銅套，鍍鎳，塑料零件，PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 15 g |
| 設定范圍 |
Teach-in Teach-in via com input on pin 2 |
| 指示燈 | 1 x LED 綠燈：工作, 1 x LED 黃燈：開關狀態 |
尺寸圖

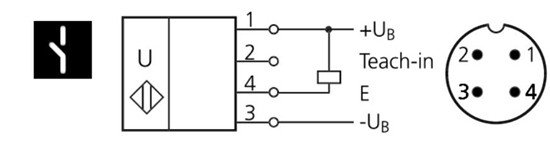

電路圖
