超聲波傳感器 pico+100/WK/I
來源：未知 日期：2018/09/20 瀏覽量：次
短型的pico+傳感器具備所有這些: 3 種檢測范圍,3 種輸出信號,2 種外形設計和IO-Link接口。
M18螺紋套管緊湊型設計，外殼僅長41mm。 除了軸向發出聲波的型號外，還有感應頭90度彎曲，徑向發出聲波的型號。
檢測距離從20 mm 到1.3 m，存在四種檢測范圍和三種輸出狀態，這個傳感器系列涵蓋了各種廣泛的應用。
推挽輸出的傳感器支持SIO和 IO link模式.模擬量輸出的的傳感器可以選擇 4–20 mA電流輸出或者是 0–10 V電壓輸出。
在 SIO模式下, 可以通過pin5腳進行microsonic的teach-in過程，完成對傳感器的參數配置。
pico+系列傳感器可以選擇性的進行參數設置，LCA-2連接控制適配器作為配件，可以用于pico+系列傳感器和電腦之間的連接。
基本特點：● 頂端帶 90°彎曲的型號
● 1 個推挽開關量輸出 兼容 pnp 或 npn
● 模擬量輸出4–20 mA 或 0–10 V
● 檢測距離從 20 mm 到 1.3 m，存在4種檢測量程
● 可以通過pin5來進行microsonic的teach-in
● 0.069–0.10 mm 分辨率
● 10–30 V 工作電壓
● LinkControl 可以通過連接電腦來配置傳感器參數
| 檢測范圍 | 120 - 1300 mm |
| 設計 | 圓柱形 M18，可徑向安裝的超聲波轉換器（頂端90度角彎曲） |
| 工作模式 | 模擬距離測量 |
| 特性 |
90°-Winkelkopf UL Listed |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 200 kHz |
| 盲區 | 120 mm |
| 檢測范圍 | 1000 mm |
| 最大檢測范圍 | 1300 mm |
| 分辨率/采樣頻率 | 0.069 mm to 0.38 mm, depending on the analogue window |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 40 mA |
| 連接類型 | 5芯M12接插件 |
| 輸出1 | 模擬量電流輸出：4-20 mA，可切換，遞增/遞減 |
| 響應時間 | 100 ms |
| 上電延時 | < 300 ms |
| 輸入1 |
com端輸入 同步輸入 自學習輸入 |
| 材質 | 銅套，鍍鎳，塑料零件，PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 螺母最大擰緊力矩 | 15 Nm |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 35 g |
| 溫度補償 | 是 |
| 控制裝置 | com端輸入 |
| 設定范圍 |
Teach-in via com input on pin 5 LCA-2 with LinkControl |
| Synchronisation | 是 |
| 多通道的 | 是 |
| 指示燈 | 1 x LED 綠燈：工作, 1 x LED 黃燈：窗口中的目標物 |

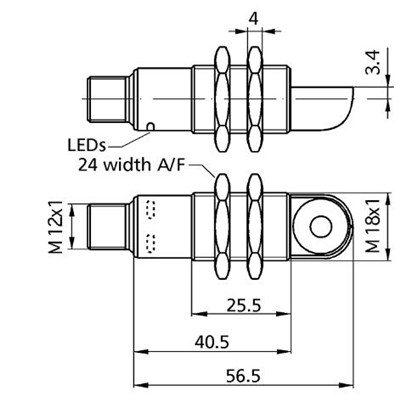

尺寸圖

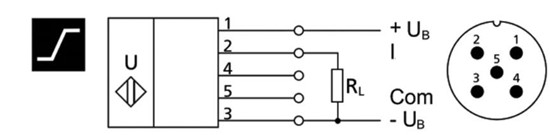

電路圖
