超聲波傳感器 lpc-25/CDI/M18
來源：未知 日期：2018/09/14 瀏覽量：次
lpc傳感器有極窄的波束發散角，檢測范圍250mm，最大檢測距離350mm，盲區僅30mm。
lpc傳感器可以進行自學習設置(Teach-in): 如果pin 5連接到+UB，則D1開關量輸出。如果pin 5連接到–UB, 則D2開關量輸出。對于模擬量帶開關量輸出的傳感器，模擬量輸出通過將pin 5連接到+UB上設置，開關量輸出通過pin 5連接到 –UB上設置。
橫向安裝在M18螺紋套管上，用于顯示傳感器的輸出狀態，并支持Teach-in程序。
可以在固定安裝好的反射板的幫助下很容易的設置。通過這種方法，lpc傳感器其實是在窗口模式下工作，固定的反射板位于窗口范圍內。
基本特點：● 模擬量輸出加1個pnp開關輸出
● 自動同步 支持最多十個傳感器同時近距離工作
● 兩個npn或pnp開關量輸出
● 模擬量輸出4–20 mA 或 0–10 V
● 模擬量輸出加一個開關量輸出
● 可以通過pin5來進行microsonic的teach-in
● 0.08 mm 分辨率
● 溫度補償
● 10–30 V 工作電壓
● LinkControl 可以通過連接電腦來配置傳感器參數
| 檢測范圍 | 30 - 350 mm |
| 設計 | 圓柱形 M18 |
| 工作模式 |
接近開關/漫反射模式 反射板模式 窗口模式 模擬量距離測量 |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 320 kHz |
| 盲區 | 30 mm |
| 檢測范圍 | 250 mm |
| 最大檢測范圍 | 350 mm |
| 分辨率/采樣頻率 | 0,069 mm bis 0,098 mm, abhängig vom eingestellten Analogfenster |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 40 mA |
| 連接類型 | 5芯M12接插件 |
| 輸出1 | 模擬量電流輸出：4-20 mA，可切換，遞增/遞減 |
| 輸出2 |
pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 開關回滯 | 2 mm |
| 開關頻率 | 25 Hz |
| 響應時間 | 24 ms |
| 上電延時 | < 300 ms |
| 輸入1 |
com端輸入 自學習輸入 |
| 材質 | 銅套，鍍鎳，塑料零件，PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 43 g |
| 溫度補償 | 是 |
| 控制裝置 | com端輸入 |
| 設定范圍 |
Teach-in via com input on pin 5 LCA-2 with LinkControl |
| Synchronisation | 是 |
| 多通道的 | 否 |
| 指示燈 | 1 x LED 黃燈：開關狀態; 1 x LED 黃燈：窗口中的目標物 |
尺寸圖

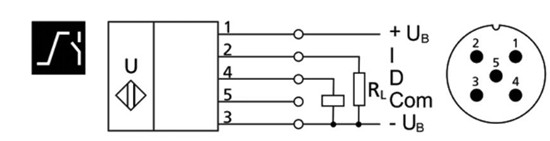

電路圖
