超聲波傳感器 wms-25/RT/HV/M18E
來源：未知 日期：2018/09/13 瀏覽量：次
wms傳感器需要連接到一臺wms控制器或是客戶自己的控制器和信號求值設備。
當傳感器必須通過客戶的系統控制時，wms就是獨立傳感器經濟的替代品，像微處理器的控制通常需要這樣。
wms傳感器通過發射器的信號輸入來發射聲波脈沖，為此， 客戶端一個集電極開路輸出暫時接到信號輸入上。
隨后傳送所有的回波信號是否接收到取決于它們的信號持續時間如1位值(回波 是/否)。這需要8~65ms，取決于傳感器的類型。正開關量(pnp)輸出允許通過的負載電流是10mA。距離的計算和后續的處理工作在客戶的控制系統中進行。
基本特點：● 觸發脈沖輸入 用于控制超聲波發射器
● 1個回波信號輸出 負載電流10 mA
● 檢測距離從 30 mm 到 8 m，存在5種檢測量程
● 0.36 mm 的分辨率
● 工作電壓 9–30 V
| 產品名稱 | wms |
| 檢測范圍 | 30 - 350 mm |
| 設計 | 圓柱形 M18 |
| 工作模式 | 傳感器用于求值 |
| 特性 | 不銹鋼型號 |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 320 kHz |
| 盲區 | 30 mm |
| 檢測范圍 | 250 mm |
| 最大檢測范圍 | 350 mm |
| 重復精度 | ± 0.15 % |
| 精度 | 0.17 %/K溫度 |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 30 mA |
| 連接類型 | 4芯M12接插件 |
| 輸出1 | pnp信號輸出回波 Imax = 10 mA |
| 推薦發射脈沖的寬度 | 25 µs |
| 推薦測量周期時間 | 8 ms |
| 描述 | 集電極開路npn控制, IC ≥ 3 mA, UCE ≥ 30 V |
| 輸入1 | 信號輸入—發射器 |
| 材質 | 不銹鋼，塑料件, PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | -20°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 螺母最大擰緊力矩 | 15 Nm |
| 溫度補償 | durch Ulraschall-Referenzmessung |
| 控制裝置 | 否 |
| 設定范圍 | 否 |
| Synchronisation | 是 |
| 多通道的 | 是 |
| 指示燈 | 否 |
| 重量 | 60 g |

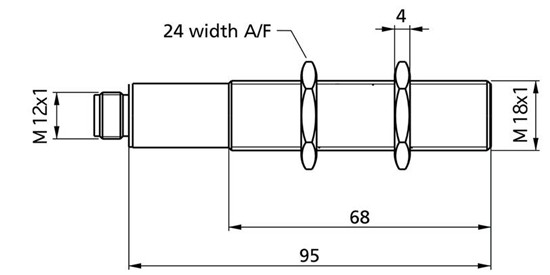

尺寸圖
電路圖
