超聲波傳感器 ucs-24/CDD/QM
來源：未知 日期：2018/09/26 瀏覽量：次
ucs系列傳感器具有堅固的金屬外殼，與標準化的光電傳感器外形尺寸完全兼容。
可以靈活的選擇安裝位置并使接線更加靈活。
將傳感器放置在想要的檢測距離處，使其被檢測到。按下按鈕大約3秒，再次按下按鈕大約1秒，設置完畢。窗口模式和反射板模式也可以用同樣簡單的方法設置。
基本特點：● 堅固的金屬外殼 應用于惡劣的工業環境
● 燕尾型安裝導軌 可快速安裝
● 機械尺寸和工業標準兼容 光電傳感器理想的替代品
● 自動同步 最多可支持10個傳感器近距離同步工作
● 2 個獨立的npn或pnp開關量輸出
● 使用按鍵來進行microsonic的示教
● 0.1 mm 分辨率
● 溫度補償
● 工作電壓10–30 V
● 連接控制 可以通過連接電腦來配置傳感器參數
| 檢測范圍 | 55 - 350 mm |
| 設計 | 膠體的 |
| 工作模式 |
接近開關/漫反射模式 反射板模式 窗口模式 |
| 特性 | 膠體的 |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 500 kHz |
| 盲區 | 55 mm |
| 檢測范圍 | 240 mm |
| 最大檢測范圍 | 350 mm |
| 分辨率/采樣頻率 | 0.10 mm |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 10 - 30 V d.c., 反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 40 mA |
| 連接類型 | 5芯M12接插件 |
| 輸出1 |
pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 輸出2 |
pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 開關回滯 | 2 mm |
| 開關頻率 | 25 Hz |
| 響應時間 | 24 ms |
| 上電延時 | < 300 ms |
| 輸入1 | com端輸入 |
| 材質 | 鍍鋅壓鑄, 塑料零件, PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 75 g |
| 溫度補償 | 是 |
| 控制裝置 |
1 Taster Com-Eingang |
| 設定范圍 |
Teach-in via push-button LCA-2 with LinkControl |
| Synchronisation | 是 |
| 多通道的 | 否 |
| 指示燈 | 1 x 雙LED; 綠燈：工作/黃燈：開關狀態 |
尺寸圖

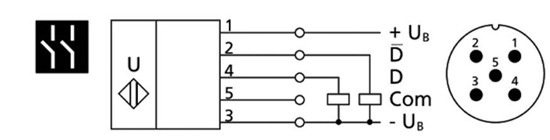

電路圖
