超聲波傳感器 sks-15/CF
來源：未知 日期：2018/09/26 瀏覽量：次
sks 傳感器是microsoni更小的超聲波傳感器，其外殼設計比zws傳感器縮小了33%。
超聲波傳感器可以監控自動化領域無數工作場合。sks的小尺寸完美實現了局促空間內的安裝，例如電子行業的采樣電路板和芯片，傳送帶上有無的檢測或者極小的容器內料位的測量。這款超聲波傳感器的外形尺寸類似市面上常規的光電傳感器，在光電或者電容傳感器不好檢測的場合，這款超聲波傳感器在安裝上直接替代，只要兩個M3的螺絲就能完成安裝。
模擬量傳感器的溫度補償得到了顯著的改善。上電以后最多45s內傳感器就能達到最佳工作狀態。我們補償自身溫度的上升和外界的安裝條件，實現了不同環境中更高精度的測量。
基本特點：● 1 個pnp或npn開關量輸出
● 模擬量輸出4–20 mA和0–10 V
● 使用按鍵來進行microsonic的示教
● 0.1 mm 分辨率
● 10–30 V 工作電壓
● 極小的外形尺寸，帶兩個M3的螺紋安裝孔
● 和許多光電傳感器在安裝尺寸上兼容 苛刻環境下的最佳替代品
● IO-Link 接口 支持最新的工業標準
● 自動同步和異步工作 最大可支持十個傳感器近距離同時工作
● 可選配導波管 sks1
● 更好的溫度補償功能 , 45秒內能調整到工作狀態
| 產品名稱 | sks-15/CF |
| 檢測范圍 | 20 - 250 mm |
| 設計 | 膠體的 |
| 工作模式 |
IO-Link 接近開關/漫反射模式 反射板模式 窗口模式 |
| 特性 |
最小的膠體設計 狹窄的聲場 IO-Link |
| 測量方法 | 回波傳播時間 |
| 換能器頻率 | 380 kHz |
| 盲區 | 20 mm |
| 檢測范圍 | 150 mm |
| 最大檢測范圍 | 250 mm |
| 分辨率/采樣頻率 | 0.10 mm |
| 重復精度 | ± 0.15 % |
| 精度 | ± 1 % （內置溫度漂移補償） |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 25 mA |
| 連接類型 | 4芯M8接插件 |
| 輸出1 |
switching output Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA |
| 開關回滯 | 2 mm |
| 開關頻率 | 25 Hz |
| 響應時間 | 32 ms |
| 上電延時 | < 300 ms |
| 輸入1 | 控制輸入 |
| SIO mode support | 是 |
| 比特率 | COM2 (38,4 kBaud) |
| 最小周期時間 | 8 ms |
| 程序數據格式化 | 16 Bit, R, UNI16 |
| 程序數據容量 | 0位: Q1 開關狀態; 1-15位: 分辯率達到0,1 mm的距離值 |
| ISDU參數 |
detect point 1, return detect point 1, detect point 2, return detect point 2, NO/NC operation, filter, filter strength, temperature compensation, teach-in via button |
| 系統命令 |
teach detect point, teach detect point + 8 %, teach-in window mode detect point 1, teach-in window mode detect point 2, teach two way reflective barrier, load factory settings |
| IODD版本 | IODD版本1.1 |
| 材質 | ABS |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 8g |
| 溫度補償 | 是 |
| 控制裝置 | 1個按鍵 |
| 設定范圍 |
Teach-in via push-button IO-Link |
| Synchronisation | yes, via external clock generator |
| 多通道的 | 否 |
| 指示燈 | 1 x LED 綠燈：工作, 1 x LED 黃燈：開關狀態 |
尺寸圖

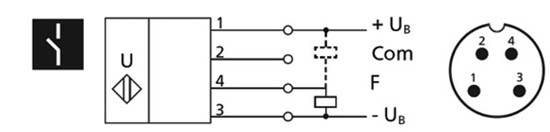

電路圖
