對射式超聲波傳感器 ews-15/CD Set
來源：未知 日期：2018/09/03 瀏覽量：次
由于非接觸式檢測的特點，該產品適用于很多應用場合，例如，瓶子和塑料薄片的檢測。ews有小方型和M18圓柱型兩種外殼。ews系列的檢測距離從10mm到2500mm。
包括兩個一樣的單元但是功能不同，一個是發射端一個是接收端。這兩個單元可以通過控制輸入來分辨，能通過pin2和 +UB短接激活的是發射端。
ews產品中的發射端循環發出聲波脈沖被接收端收到。如果有物體擋住了發射端和接收端之間的聲波脈沖，接收端會輸出開關量信號。
方形ews-15/CD頂端的自學習按鈕可以調節響應時間和接收端的開關量輸出方式。有了這個功能，可以設置6.9ms的延時斷開。而M18圓柱形的系列可以通過Pin2線來設置響應時間和輸出方式。
主要特點：● 發射端和接收端有小方型外殼和M18圓柱形外殼兩種尺寸
● 對射式安裝的兼容性是各種應用場合的一大優勢
● 開關頻率高達500Hz可實現快速采樣
| 工作范圍 | 50 - 250 mm |
| 設計 | 膠體的 |
| 工作模式 | 單向反射板 |
| 特性 |
Empfänger für Einweg-Ultraschall-Schranke Sender für Einweg-Ultraschall-Schranke kleinste quaderförmige Bauform |
| 測量方法 | Transmitter-receiver pulse mode |
| 換能器頻率 | 380 kHz |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 30 mA |
| 連接類型 | 4芯M8接插件 |
| 輸出1 |
pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 輸出3 |
Strom: 4-20 mA / Spannung: 2-10 V (bei UB ≥ 15 V), kurzschlussfest |
| 開關頻率 | 400 Hz, bei aktiviertem Filter 80 Hz |
| 響應時間 | 2,3 ms, bei aktiviertem Filter 6,9 ms |
| 上電延時 | < 300 ms |
| 輸入1 | 控制輸入 |
| 材質 | ABS |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 67 |
| 工作溫度 | -25°C to +70°C |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 2 x 12 g |
| 更新版本 | 單獨的發射器/接收器 |
| 控制裝置 | 1個按鍵 |
| 設定范圍 | Teach-in via push-button |
| 指示燈 |
LED green (transmitter and receiver: working), LED yellow (only receiver: switch status) |

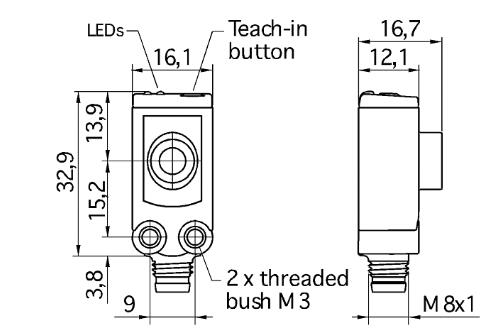

尺寸圖
電路圖
