超聲波雙張控制器 dbk+5/Empf/3CDD/M18
來源：未知 日期：2018/10/11 瀏覽量：次
dbk+5 超聲波雙張控制器被設計用于掃描厚度超過dbk+4傳感器檢測范圍的金屬薄片，塑料片材和瓦楞紙板。工作原理和dbk+4傳感器相同。兩者最主要的區別在于檢測的材料不同。
在dbk+5應用范圍中的標準材料是厚度約達2mm的金屬薄片（取決于金屬的類別），塑料片和厚達幾個毫米的印刷電路板，以及粗糙的瓦楞紙板。
對于紙張，要求傳感器垂直于經過的紙張安裝。但是對于金屬薄片、塑料片和印刷電路板，在安裝dbk+5時對準經過的板材傾斜10-18°比較合適。最佳的安裝角度，需要經過現場反復測試確定。對于瓦楞紙板，則需要35-45°的安裝偏角。
基本特點：● 獨特的高性能超聲波雙張控制器 特別適用于檢測從瓦楞紙板、塑料片到幾個毫米厚的金屬板
● 3個控制輸入 可根據被測材料進行外部靈敏度選擇、觸發和自學習
● 可選擇自學習 例如對覆水沾合在一起的太陽能硅片
● M18x 1螺紋套管緊湊型設計
● 可靠的檢測材料的單張和雙張
● 無需示教（即插即用)
● 雙張和缺張輸出
● 發射器和接收器之間的工作距離從30-70mm，可選擇
● 可選擇觸發模式 用于類似倉庫流程的應用
● 可以通過連接控制進行參數化
| 產品名稱 | dbk+5 |
| 工作范圍 |
單位面積重量100-2000g/m2塑料片， 合金層壓板和厚達5mm的薄膜*，自動粘附膜，厚達2mm*的金屬薄片， 瓦楞紙板，晶片和PCB電路板 (*: 取決于材料的)。 |
| 設計 | 圓柱形 M18 |
| 工作模式 | 雙張控制器 |
| 特性 |
Empfänger für Ultraschall-Doppelbogenkontrolle Abstand zwischen Sender und Empfänger wählbar Kabelanschluss |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 200 kHz |
| 盲區 | 在發射器與接收器前方7mm處 |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 50 mA |
| 連接類型 | 2 m PUR 電纜, 7 x 0.25 mm2 |
| 發射器電纜 | 1,2 m PUR-Kabel mit M8 Rundsteckverbinder |
| 輸出1 |
雙張pnp輸出: Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
| 輸出2 |
缺張pnp輸出： Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
| 響應時間 | < 500 µs im Trigger-Mode, 5,5 ms im Free-Run‐Mode |
| 上電延時 | <300 ms |
| 描述 | < -UB+18 V: 邏輯 1; > -UB+13 V或控制輸入端開路: l邏輯 0 |
| 輸入1 | 控制輸入 |
| 輸入2 | 控制輸入 |
| 輸入3 | 控制輸入 |
| 發射器-接收器間距 | 30 - 70 mm; optimal: 50 mm ± 3 mm |
| 允許的角度偏差 | 與垂直層面成± 45° |
| 材質 | 黃銅套管，鍍鎳的，塑料零件，PBT,PA |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 螺母最大擰緊力矩 | 15 Nm |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 控制裝置 | 控制輸入 |
| 設定范圍 | 自學習 LCA-2帶有LinkCopy 或 LinkControl 軟件 |
| 指示燈 | 1 x 雙LED; 綠燈：工作/紅燈：雙張/紅燈閃爍：缺張 |

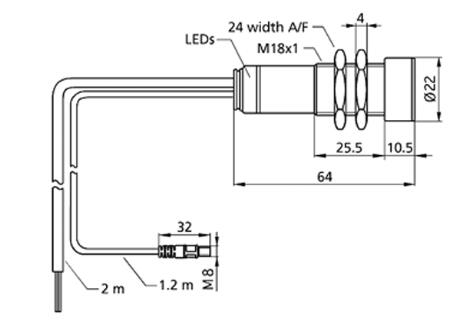

尺寸圖

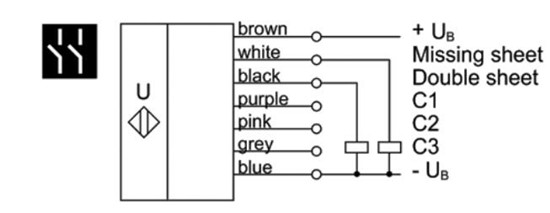

電路圖
