超聲波雙張控制器 dbk+5/Sender/M18/K2
來源：未知 日期：2018/10/11 瀏覽量：次
dbk+5 超聲波雙張控制器被設計用于掃描厚度超過dbk+4傳感器檢測范圍的金屬薄片，塑料片材和瓦楞紙板。工作原理和dbk+4傳感器相同。兩者最主要的區別在于檢測的材料不同。
在dbk+5應用范圍中的標準材料是厚度約達2mm的金屬薄片（取決于金屬的類別），塑料片和厚達幾個毫米的印刷電路板，以及粗糙的瓦楞紙板。
對于紙張，要求傳感器垂直于經過的紙張安裝。但是對于金屬薄片、塑料片和印刷電路板，在安裝dbk+5時對準經過的板材傾斜10-18°比較合適。最佳的安裝角度，需要經過現場反復測試確定。對于瓦楞紙板，則需要35-45°的安裝偏角。
基本特點：● 獨特的高性能超聲波雙張控制器 特別適用于檢測從瓦楞紙板、塑料片到幾個毫米厚的金屬板
● 3個控制輸入 可根據被測材料進行外部靈敏度選擇、觸發和自學習
● 可選擇自學習 例如對覆水沾合在一起的太陽能硅片
● M18x 1螺紋套管緊湊型設計
● 可靠的檢測材料的單張和雙張
● 無需示教（即插即用)
● 雙張和缺張輸出
● 發射器和接收器之間的工作距離從30-70mm，可選擇
● 可選擇觸發模式 用于類似倉庫流程的應用
● 可以通過連接控制進行參數化
| 產品名稱 | dbk+5 |
| 工作范圍 |
單位面積重量100-2000g/m2塑料片， 合金層壓板和厚達5mm的薄膜*，自動粘附膜，厚達2mm*的金屬薄片， 瓦楞紙板，晶片和PCB電路板 (*: 取決于材料的)。 |
| 設計 | 圓柱形 M18 |
| 工作模式 | 雙張控制器 |
| 特性 |
Sender für Ultraschall-Doppelbogenkontrolle Abstand zwischen Sender und Empfänger wählbar Kabelanschluss |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 200 kHz |
| 盲區 | 在發射器與接收器前方7mm處 |
| 發射器電纜 | 1 m PUR-Kabel mit M8 Rundsteckverbinder |
| 發射器-接收器間距 | 30 - 70 mm; optimal: 50 mm ± 3 mm |
| 允許的角度偏差 | 與垂直層面成± 45° |
| 材質 | 銅套，鍍鎳，塑料零件，PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 螺母最大擰緊力矩 | 15 Nm |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 控制裝置 | 不必要的 |
| 設定范圍 | 不必要的 |
| 重量 | 50 g |

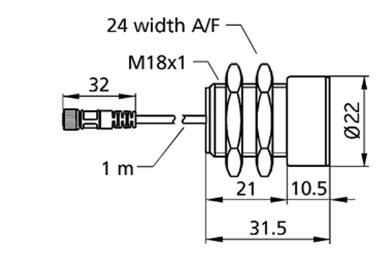

尺寸圖
