超聲波雙張控制器 dbk+4/Empf/3CDD/M18
來源：未知 日期：2018/10/09 瀏覽量：次
一個超高頻的超聲波發射器從薄片下方發射超聲波波束。聲波使薄片振動，而這也會在薄片的另一邊產生一束非常小的聲波，被超聲波接收器接收到。當信號透過兩層薄片(雙張)時會變得非常弱，無法到達接收器。dbk+4可以檢測缺張，單張和雙張。
新的dbk+4通過三個控制輸入可以預設三種檢測范圍。標準的檢測范圍包含了薄片材料單位面積重量從20 g/m2到 1,200 g/m2。 諸如單位面積重量小于20 g/m2的規則印刷紙之類非常薄的材料，可以通過設置到“Thin”上來掃描。也可以通過設置“Thick”來掃描硬紙板制的容器和好的瓦楞紙板。可以在工作正在進行時改變傳感器的檢測范圍，而不需要對被檢測材料進行自學習設置。如果三個控制輸入端都未連接，那么dbk+4工作在標準的工作范圍內，即便這樣也可以檢測相當廣泛的材料。
在材料不能被三種檢測范圍中的任意一種掃描時，附加的自學習功能就派上了用場。通過將單張材料放入雙張控制器內可以完成材料的自學習。然后將控制輸入端C3設置在高級別上大約3秒鐘。 在自學習過程中必須移動材料的不均勻成分，使其能夠被dbk+4檢測到。當綠色的燈亮時，代表著自學習操作的成功完成。現在材料就可以被掃描了。自學習保證了從和紙到粘合水薄膜的晶片都可以被掃描。
基本特點：● 可靠的檢測材料的單張和雙張
● 無需自學習（即插即用）
● 雙張和缺張輸出
● 發射器和接收器之間的工作距離從20-60mm，可選擇
● 可選擇觸發模式 用于類似倉庫流程的應用
● 可以通過連接控制進行參數化
| 產品名稱 | dbk+4 |
| 工作范圍 |
單位面積重量20-2000g/m2的紙張,和紙， 合金層壓板和厚達0.4mm的薄膜，自動粘附膜， 厚達0.3mm的金屬薄片，細瓦楞紙版，晶片和PCB電路板。 |
| 設計 | 圓柱形 M18 |
| 工作模式 | 雙張控制器 |
| 特性 |
Empfänger für Ultraschall-Doppelbogenkontrolle Abstand zwischen Sender und Empfänger wählbar Kabelanschluss |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 400 kHz |
| 盲區 | 在發射器與接收器前方7mm處 |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 50 mA |
| 連接類型 | 2 m PUR 電纜, 7 x 0.25 mm2 |
| 發射器電纜 | 1,2 m PUR-Kabel mit M8 Rundsteckverbinder |
| 輸出1 |
雙張pnp輸出: Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
| 輸出2 |
缺張pnp輸出： Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
| 響應時間 | 觸發模式<500µs，自動運行模式為2.5ms |
| 上電延時 | < 300 ms |
| 描述 | < -UB+18 V: 邏輯 1; > -UB+13 V或控制輸入端開路: l邏輯 0 |
| 輸入1 | 控制輸入 |
| 輸入2 | 控制輸入 |
| 輸入3 | 控制輸入 |
| 發射器-接收器間距 | 20 - 60 mm; 最佳: 40 mm ± 3 mm |
| 允許的角度偏差 | 與垂直層面成± 45° |
| 材質 | 黃銅套管，鍍鎳的，塑料零件，PBT,PA |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 螺母最大擰緊力矩 | 15 Nm |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 更新版本 |
彎頭 90° 換出發射器/接收器 不同的電纜長度 |
| 控制裝置 | 控制輸入 |
| 設定范圍 |
working range selection via control inputs Teach-in via control inputs LCA-2 with LinkControl |
| 指示燈 | 1 x 雙LED; 綠燈：工作/紅燈：雙張/紅燈閃爍：缺張 |
| 重量 | 100 g |

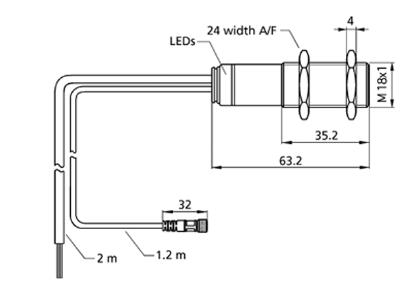

尺寸圖
電路圖
