超聲波邊緣檢測傳感器 bks+6/FIU
來源：未知 日期：2018/08/28 瀏覽量：次
bks+超聲波邊緣檢測傳感器是一種檢測不透聲波材料例如箔片和紙張的邊緣的槽型傳感器。
這就是為什么bks+能理想的檢測高度透明的箔片，感光材料，透明度不同和表面有灰塵堆積的紙質材料。槽的下方配備了超聲波傳感器，周期性的發出短聲波脈沖，而安裝在槽上方的超聲波接收器進行檢測。材料進入槽覆蓋聲波導致接收信號衰減，通過內部電路進行處理計算。依賴覆蓋的程度來輸出模擬量信號。
bks+邊緣檢測傳感器促進了箔片、紙張以及其它非聲音穿透性材料的非接觸式邊緣檢測。
| 產品名稱 | bks+ |
| 工作范圍 | ≥ 40 mm (±20 mm) |
| 設計 | 叉型 |
| 工作模式 |
IO-Link Bahnkantenerfassung |
| 特性 | IO-Link |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 310 kHz |
| 盲區 | 在發射器和接收器前方5mm |
| 分辨率/采樣頻率 | 0,02 mm |
| 重復精度 | ± 0.1 mm在恒定的環境條件 |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 60 mA |
| 連接類型 | 5芯M12接插件 |
| 輸出1 |
模擬量電流輸出：4-20 mA / 電壓輸出: 0-10 V 短路保護，可切換，遞增/遞減 |
| 輸出2 |
switching output Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA |
| 響應時間 | 6 ms |
| 上電延時 | < 300 ms |
| 輸入1 | com端輸入，同步輸入，自學習輸入 |
| SIO mode support | 是 |
| 比特率 | COM2 (38,4 kBaud) |
| 最小周期時間 | 4 ms |
| 程序數據格式化 | 16 Bit, R, UNI16 |
| 程序數據容量 | 0-15位：0.01mm分辨率的覆蓋范圍 |
| ISDU參數 |
通過按鍵自學習，線性化的輸出特性曲線，溫度補償，測量值的標準化， 模擬量輸出模式，上升和下降可選的輸出特性曲線，常開常閉可選， 通過PIN5針實現同步模式，可選關閉LED燈，重復精度，測量長度， 特性曲線的外邊緣，特性曲線的內邊緣，測量值濾波，濾波強度， 檢測范圍中心點，檢測范圍寬度，開延時，關延時，LED顯示 |
| 系統命令 |
恢復IO-Link參數，傳感器調試狀態：發射接收之間不覆蓋， 傳感器調試狀態：發射接收之間50%覆蓋， 傳感器調試狀態：發射接收之間100%覆蓋，恢復出廠設置 |
| IODD版本 | IODD版本1.1 |
| 槽寬 | 60 mm |
| 槽深 | 73 mm |
| 材質 | 鍍鋅壓鑄, 塑料零件, PBT |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 控制裝置 | 1個按鍵 |
| 設定范圍 |
Teach-in via push-button LCA-2 with LinkControl IO-Link |
| 更新版本 | 更大的叉型寬度與深度 |
| 重量 | 280 g |

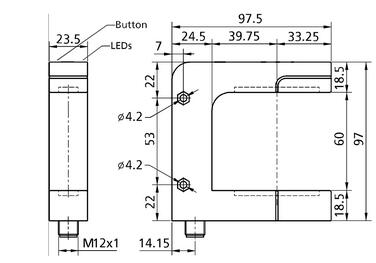

尺寸圖

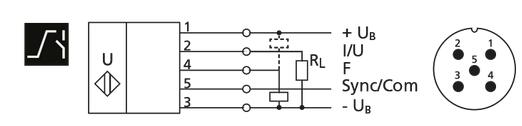

電路圖
