標簽和接頭檢測傳感器 esp-4/3CDD/M18 E+S
來源：未知 日期：2018/09/03 瀏覽量：次
esp-4: 能檢測標簽和接頭的多功能傳感器。
超聲波發射器以高頻聲波脈沖向上面的襯底材料發送聲波束。聲脈沖的作用引起襯底材料振動，產生了一個明顯減弱的聲波射向對面。
對面的接收器接收到了這個聲波并對其解析。襯底材料的信號電平與標簽或接口的信號電平不同。信號上的這個差異被esp-4解析。 襯底材料和標簽、片材和接頭之間的差別實在太微小了。為了確保差異的確定性，對esp-4傳感器的自學習必須首先圍繞襯底材料或片材的信號電平展開。
esp-4傳感器可以被用作標簽和接合點檢測傳感器。這三種自學習方法確保了esp-4傳感器在每一種應用中的最佳設置。
主要特點：● 標簽和接合點檢測傳感器集于一體
● 2個開關量輸出 用于標簽/接合點檢測和材料斷裂監視
● 可以通過連接控制進行參數化 作為安裝和通信可選的輔助設備
| 工作范圍 |
sheeting with weights of < 20 g/m2 up to >> 600 g/m2, metal-laminated sheets and films up to 0.6 mm thick, self-adhesive films, labels on backing material |
| 設計 | 圓柱形 M18 |
| 工作模式 | 標簽/接頭檢測 |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 400 kHz |
| 盲區 | 在發射器與接收器前方7mm處 |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 電壓脈動 | ± 10 % |
| 空載電流損耗 | ≤ 50 mA |
| 連接類型 | 2 m PUR 電纜, 7 x 0.25 mm2 |
| 發射器電纜 |
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder |
| 輸出1 |
檢測到標簽/接頭 pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 輸出2 |
卷材中斷 pnp開關量輸出： Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護 |
| 響應時間 | < 300 µs |
| 描述 | < -UB+18 V: 邏輯 1; > -UB+13 V或控制輸入端開路: l邏輯 0 |
| 輸入1 | 控制輸入 |
| 輸入2 | 控制輸入 |
| 輸入3 | 控制輸入 |
| 發射器-接收器間距 | 20 - 40 mm; 最佳: 40 mm ± 3 mm |
| 允許的角度偏差 | 推薦安裝角度: 垂直正對檢測材料后偏離± 15 ° (± 10 ° to ± 45 °)安裝 |
| 材質 | 黃銅套管，鍍鎳的，塑料零件，PBT,PA |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 螺母最大擰緊力矩 | 15 Nm |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 更新版本 | 單獨的發射器/接收器 |
| 重量 | 130 g |
| 控制裝置 | 控制輸入 |
| 設定范圍 |
Teach-in via control inputs LCA-2 with LinkControl |
| 指示燈 |
1 x 2LED; 綠燈亮: 工作狀態 / 紅燈亮: 檢測到標簽/接頭 /紅燈閃爍: 卷材中斷 |

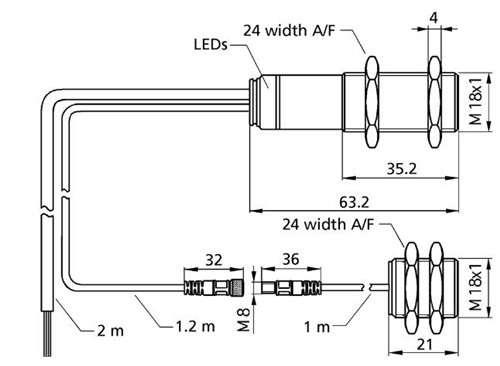

尺寸圖
電路圖
