超聲波標簽和接頭檢測傳感器 esf-1/CF
來源：未知 日期：2018/09/03 瀏覽量：次
esf-1槽型傳感器可以檢測標簽，甚至能可靠檢測高速運動中的標簽。
標簽被引導從傳感器的槽型位置穿過。在槽型下方的超聲波發射器發出高頻聲波脈沖穿透襯底材料，聲波脈沖造成襯底材料的振動，由此產生了一個明顯減弱的聲波射向對面。槽型上方的接收器接收到了這個聲波。
透過襯底材料發射給接收器的信號強度與透過標簽發射的是有差別的，這種信號差異被esf-1內部電路解析。襯底材料和標簽之間的信號差別實在太微小了，為了確保差異的可靠性，esf-1傳感器必須對標簽Teach-in。
可以可靠的檢測高透明度，反射性材質以及金屬化標簽和任何顏色的標簽。測量周期可根據需要的聲波功率進行自動調整。對于薄的標簽和襯底材料的檢測，esf-1可以達到最快的運行速度，響應時間< 300 µs。
主要特點：● 槽型的標簽和接頭檢測傳感器
● 2個開關量輸出 用于標簽/接頭檢測和材料斷裂監視
● 傳感器外殼頂部帶3個LED和1個按鍵
● 通過按鍵或pin5進行Teach-in
● 可以通過LinkControl進行參數化 作為安裝和通信可選的輔助設備
| 工作范圍 |
sheeting with weights of < 20 g/m2 up to >> 400 g/m2, metal-laminated sheets and films up to 0.2 mm thick, self-adhesive films, labels on backing material |
| 設計 | 叉型 |
| 工作模式 | 標簽/接頭檢測 |
| 測量方法 | 脈沖操作帶有振幅估算 |
| 換能器頻率 | 500 kHz |
| 工作電壓 | 20 - 30 V d.c.,反極性保護 |
| 空載電流損耗 | ≤ 50 mA |
| 連接類型 | 4芯M8接插件 |
| 輸出1 |
switching output Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA |
| 響應時間 | 300 µs up to 2,25 ms, dependent on the material |
| 上電延時 | < 300 ms |
| 輸入1 | com端輸入 |
| 槽寬 | 6 mm |
| 槽深 | 67 mm |
| 材質 | 鋁陽極氧化 |
| 超聲波換能器 | 泡沫聚氨酯，玻璃填充的環氧樹脂 |
| 防護等級EN 60529 | IP 65 |
| 工作溫度 | +5°C至 +60°C之間 |
| 儲存溫度 | -40°C 到 +85°C |
| 重量 | 80 g |
| 控制裝置 | 1個按鍵 |
| 設定范圍 |
Teach-in via push-button Teach-in via com input on pin 2 LCA-2 with LinkControl |
| 指示燈 |
1 x LED green: working, 1 x LED yellow: label/splice detected, 1 x LED red: web break |

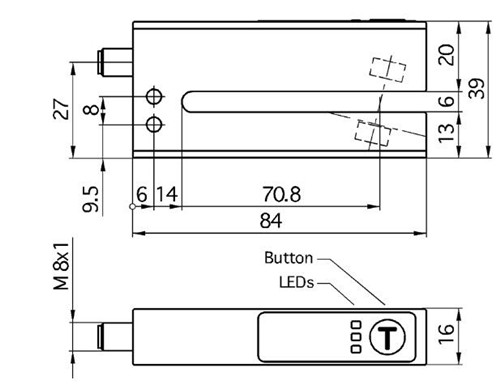

尺寸圖

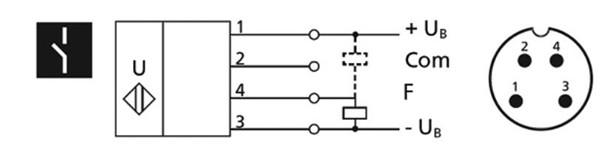

電路圖
